VX-2000SF

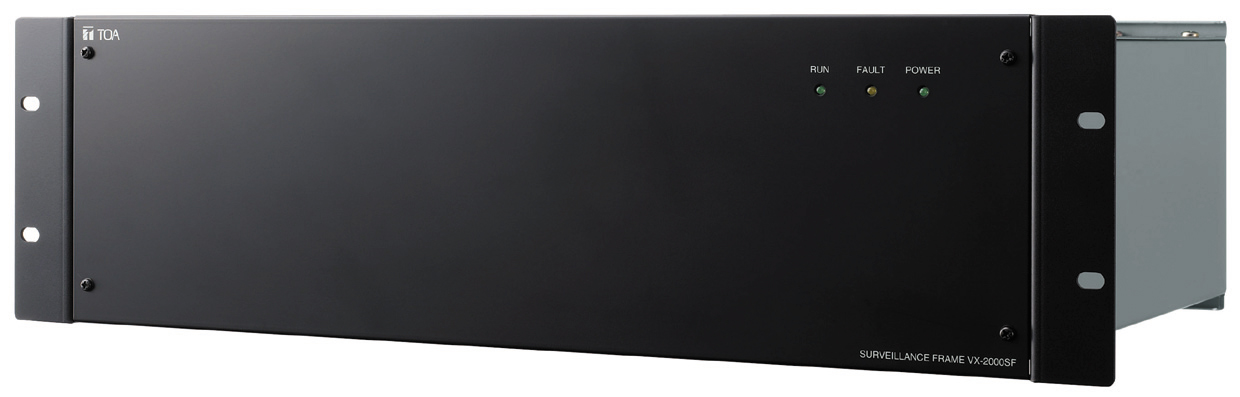

Расширяющая рама VX-2000SF

1) Фрейм контроля VX-2000SF является центральной матричной секцией системы VX-2000, который принимает аудио сигналы с 4 аудио шин и передает их в зоны вещания. Число этих блоков может быть увеличено до 5.

2) В один блок VX-2000SF может быть установлено в общей сложности до 10 модулей выходов. Возможно подключение следующих модулей: модуль контроля по пилот-тону VX-200SP, модуль контроля по импедансу линии VX-200SZ, модуль управляющих входов VX-200SI и модуль управляющих выходов VX-200SO.

3) Модуль выходов оборудован схемой обнаружения неисправностей и может обнаруживать неисправности блока VX-2000 и линии громкоговорителей.

4) На один блок VX-2000SF может быть установлен один резервный усилитель, на выход которого система будет автоматически переключаться при выходе из строя любого из основных усилителей мощности.

5) Уровень сигнала с усилителя мощности устанавливается программным обеспечением PC.

Технические характеристики

Источник питания	Источник постоянного тока 24 В (диапазон напряжений 20 – 40 В).
Потребляемый ток	Не более 300 мА
Входы	4 входа, 0 дБ*, электронный балансный вход, гнездо RJ-45
Выходы	4 выхода, 0 дБ*, электронный балансный выход, гнездо RJ-45
Количество слотов модулей	10 модулей типа VX-200XZ, VX-200SP, VX-200SI, VX-200SO
Диапазон рабочих частот	20 – 20 000 Гц
Отношение сигнал/шум	Не менее 60 дБ
Коэффициент нелинейных искажений	Не более 0,5%
Взаимное проникновение в соседние каналы	Не хуже –60 дБ (на частоте 1 кГц, при уровне сигнала 0 дБ*)
Система связи	VX-2000, VX-2000SF: 2 гнезда RJ-45, LONWORKS RS-485 VX-2000 DS: 2 гнезда RJ-45
Подключение к резервному усилителю	Вход: 2-х пиновый блок зажимных контактов Выход: гнездо RJ-45
Диапазон рабочих температур	от 0 до +40°С
Покрытие	Панель: стальная передняя панель, черная (30% глянец), покраска
Размеры	482 (в ширину) х 132,6 (в высоту) х 338 (в глубину) мм
Вес	5,8 кг
